Самодельная опторазвязка для прошивки Zelio Logic

[15432]

Да и пусть себе с 220 питаются, если шить с ноутбука, не подключенного к розетке, ничего им не будет

[fpavelv]

Спасибо за комментарий, но нет ноутбука. Рисковать своим оборудованием - это одно. А производственным - чревато.

[randomsimplenumber]

У начальства нет средств на кабель. Ну, значит кабель дороже того оборудоаания ;)

[hw_store]

Ну если у начальства есть деньги на инженера, который умеет не только запаять в плату два оптрона, но даже ещё нарисовать рейсфедером печатную плату и протравить её, тогда ещё не всё потеряно у этой организации.

[tormozedison]

Исключительно если оператор в резиновом костюме с перчатками толщиной не менее 5 миллиметров, стоит в сухих резиновых сапогах на сухом резиновом коврике, щит со всех сторон обставлен пластмассовыми листами с отверстием толтко под ПЛК, и у ноутбука отсутствуют торчащие наружу металлические части, включая разъёмы.

[tormozedison]

Примерно это и подозевал, что в коробке стандартный преобразователь USB-TTL и оптопары.

[VelocidadAbsurda]

Решил похожий вопрос с противоположного конца кабеля - купил из Китая USB изоляторы и всё сомнительное подключаю через них.

[fpavelv]

ADUM3160 это хорошо, может и куплю, только для себя.

[tormozedison]

Не совсем понятно, как он устроен.

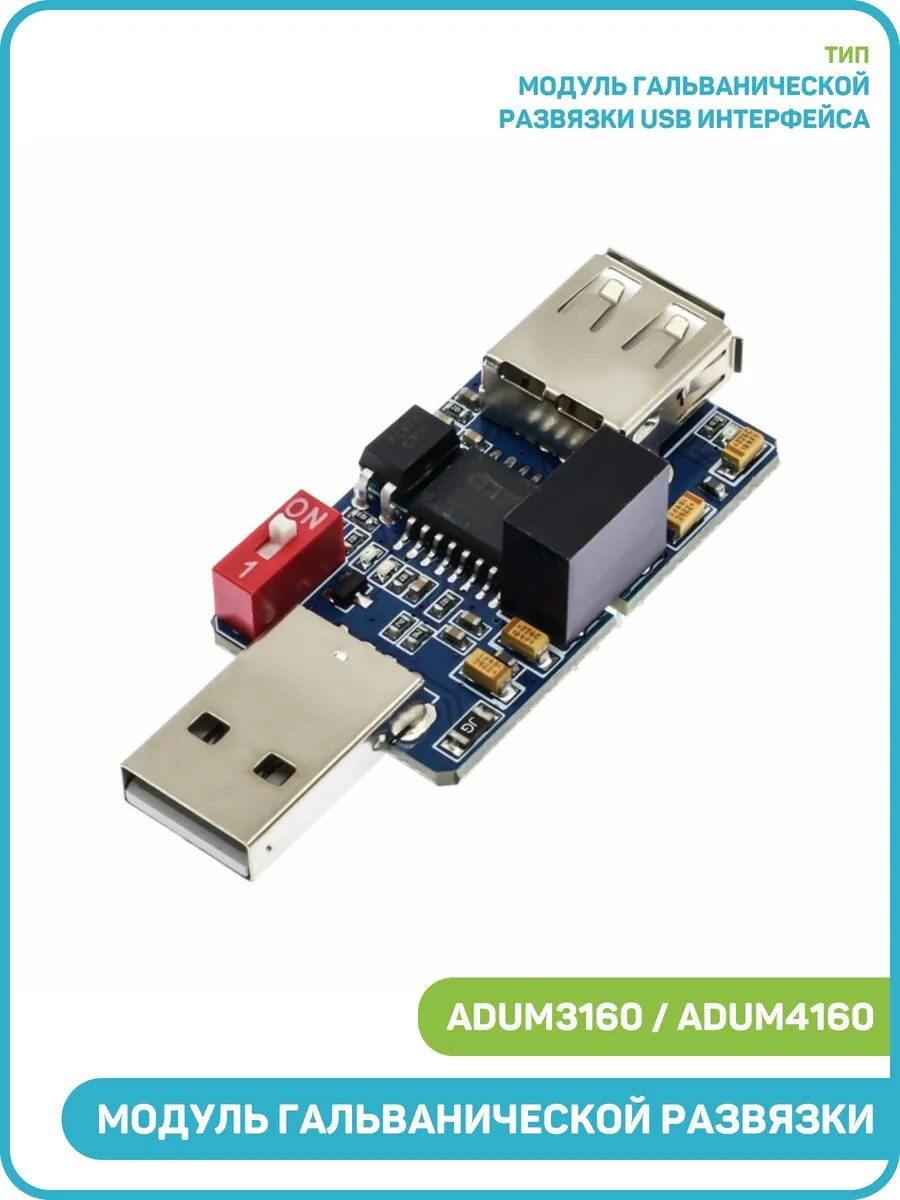

https://basket-18.wbbasket.ru/vol2996/part299608/299608501/images/big/1.webp

Отвязан полностью, не только данные, но и питание? В коробке - развязанный импульсный преобразователь?

[fpavelv]

В статье, в схеме P6AU-0505 развязывает питание, принцип не знаю, скорее всего ,как Вы и написали, импульсный преобразователь

[VelocidadAbsurda]

Да, изолированный DC-DC в виде четвероногого модуля.

[AVKinc]

Есть готовые гальванические развязки для USB. Стоит около 1000р. Вполне вариант.

[AlexGfr]

Было дело реверсинжинирил Zelio чтобы заменить прошивку на свою самописную. Родная среда разботки замечательная, но очень ограничена по объему и сложности программы.

[av-86]

Попахивает предприятием в регионе, с советским прошлым и зарплатами по 70 тыщ.

[fpavelv]

А где не советское прошлое?

[av-86]

Очевидно, что в Канаде, к примеру. А серьезно, я о тех предприятиях, где люди работают условно за еду. До сих пор существуют такие предприятия, я туда на экскурсию ходил под видом собеседования пару раз. Это, повторюсь, за мкадом. Может и в столице такое где-то под видом заповедника существует.

[Kan_Timur]

Беспроводной UART не рассматривали как альтернативу опторазвязке?

У WCH есть линейка CH914x, обвязки минимум. Есть готовые модули.

CH9141K

[fpavelv]

Вещь интересная, лет 10 назад я о таком и не знал.

[fpavelv]

Ардуино пробовал стыковать по  Bluetooth. Не прошивало, но Modbus работал, по Wi-Fi, делал из ESP-12s UART ретранслятор, управлял через Blynk. Не помню получилось ли прошивать. Давно было

[Kan_Timur]

В этих и подобных модулях прозрачный UART по BLE, нужно только автоконнект настроить.

Подал питание и работаешь как по проводу.

[fpavelv]

Спасибо, учту
