Автор специально подбирал компоненты и технологии 1959 года при разработке прибора.

Жаль мощность потребления не указал. Наверное за 100 Вт.

[@loginsin]

Напряжение высокое, но ток маленький для газоразрядных ламп.

[@radiolok]

Трансформатор питания по фотографиям Ватт на 100-140. Причем большая часть мощности часть идет на накал ламп.

[@AIV_Electronics]

Точно не смог понять про какие именно вы часы, но неоновые лампы Nixie не имеют накала.
Потребление около 0,4-0,7 Вт на лампу.

[@radiolok]

Про часы на декатронах по технологиям 1959 года. Там в конструкции 5 электронно-вакуумных ламп и 2 кенотрона на выпрямителях.

[@Ezhyg]

> В смысле я начал проект механических часов.
Может все-таки «электромеханических», раз уж реле имеют и механические части, остальное-то чистая «электрика»?

[@radiolok]

Технически часы конечно же электромеханические, но я намеренно назвал их именно так, так как даже индикаторы на механике.

[@Ezhyg]

Когда-то давно, когда это всё появлялось, было даже популярно назвать что-то — «электромеханическое», так как делался упор на то что механика хоть и есть, но работает она за счёт электрических сил, а тут уже наоборот, спираль истории в отдельных проявлениях, видимо :).

[@stalinets]

Отличный обзор, спасибо.

Тоже как-то загорелся на тему nixie-clock, но готовые варианты были или очень дорогие для меня, или не нравились по дизайну.
Мне хотелось не стимпанка и торчащих ламп, а строгие настольные часы в корпусе типа кирпич, с утопленнми лампами, но с неоновыми индикаторами. Что-то типа такого: www.tube-tester.com/sites/nixie/nixie-clocks/bnw/pic/BNW-d-s.jpg
Тогда я нашёл ребят, которые продают кроме готовых вариантов также и наборы для самостоятельного изготовления часов, т.е. уже готовая плата с блоком питания и лампы, остаётся сделать корпус и собрать. Я купил такой набор и полностью доволен: past-indicator.com/shop/chasyi-bez-korpusa-na-in-12-na-provodkah
Кстати, отечественная разработка.
Корпус почти готов, руки не доходят доделать, а пока временно часы радуют меня, будучи собранными в картонной коробке. =) Работают отлично.
Единственное — я не считаю красивым, когда делают подсветку ламп синими светодиодами. Это какой-то ара-тюнинг, извращение всей идеи «лампового» дизайна.

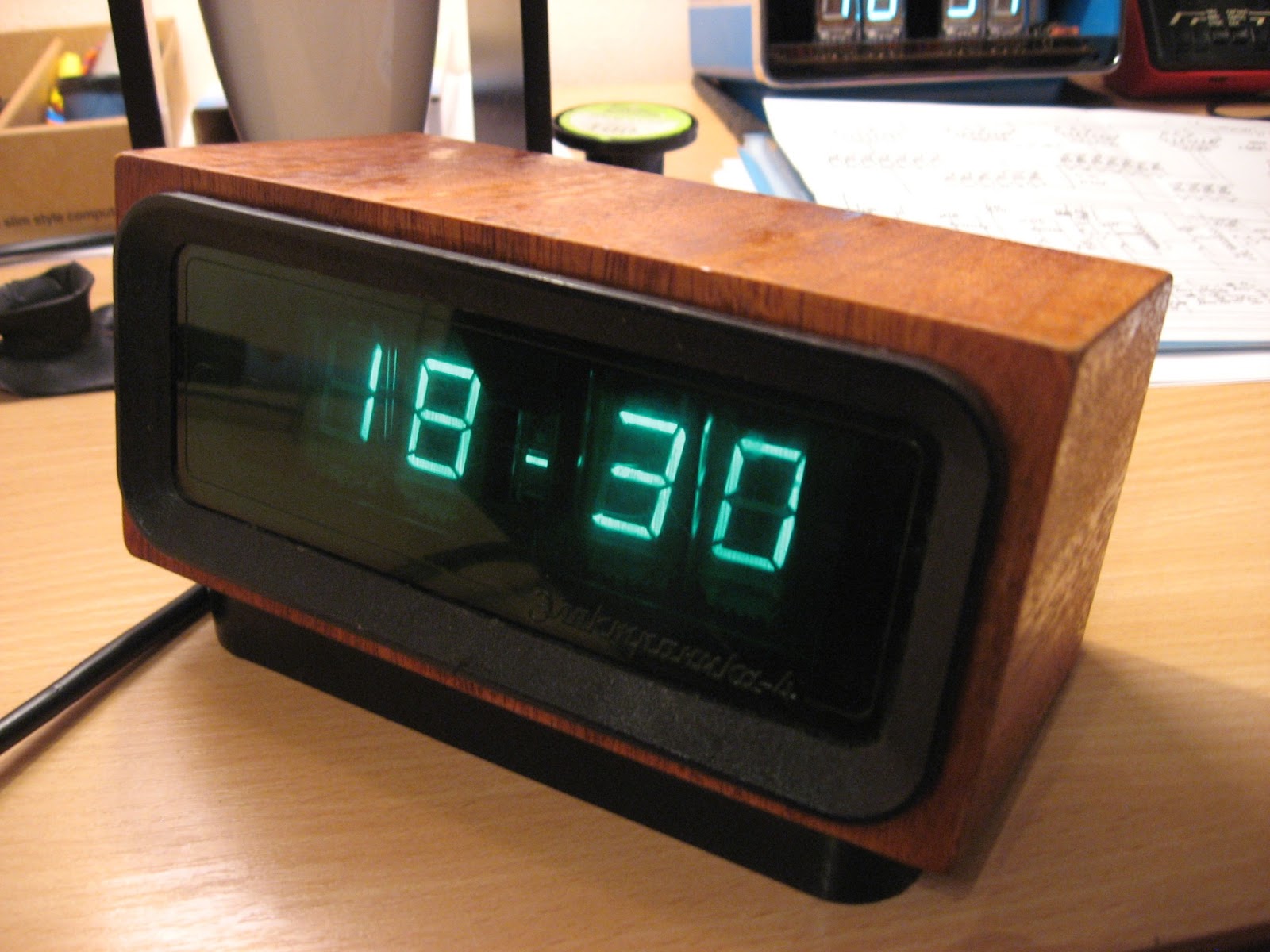

По поводу часов на люминесцетных индикаторах. Также нашёл себе такие, причём довольно древнюю модель: Электроника Г9.03 3.bp.blogspot.com/-Wfu22ZBUnC0/UQbSRFMNVPI/AAAAAAAAAgE/DBT_dKAKHW8/s1600/электроника4+004.jpg
Не очень люблю, когда такие часы в пластиковом корпусе. В деревянном смотрится получше.

[@eta4ever]

Один в один мои мысли. И про стимпанк, и про синие светодиоды. И на наборы натыкался, но жаба задушила — решил заниматься самостроем. Вот соберу когда 3D-принтер, сделаю законченный девайс.

[@NikitosZs]

Можно и вовсе воспользоваться готовым осциллографом, хотя без гашения луча картинка получается немного грязной

Про вход Z никто не слышал? Он управляет яркостью луча.

[@Carry]

Статья спровоцировала рецидив желания собрать часы с трубкой ЗЛО.

[@radiolok]

Присоединяйтесь :) Моя ЛО-247 ждет своей очереди.

[@de1m]

Я в прошлом году свой первый проект делал, тоже всё думал куда засунуть часы. В итоге вырезал место в книге и всё туда засунул.
Вот может кому интересно будет.
С книгой это последнее видео
youtu.be/u3cB6Uq2Nxk
youtu.be/wwQrtnm6pEE
youtu.be/06-pMIeLFGA

[@Sava]

Посмотрите раздел стимпанк на tehnari.ru, там злючий админ Валерий такое вытворяет.

Простенький пример «тёплых ламповых наручных».
www.tehnari.ru/attachments/f187/228708d1433727301t-dsc02955.jpg

[@Mulin]

Голубая подсветка в таких часиках ИМХО все портит.

[@serafims]

Тут беспокоит немного ресурс этих индикаторов… Вроде он всего несколько тысяч часов.
Сам планирую делать часы на миниатюрных лампах накаливания, или лампочках для холодильника, горящих вполнакала.

[@radiolok]

Ресурс неоновых ламп сам по себе большой — 5000 часов и более. Основную проблему представляет т.н. отравление катодов — когда долго не горящие цифры покрываются металлом от зажженных катодов. Регулярные тренировки и такие индикаторы служат десятилетиями — посмотрите на отечественную измерительную технику — индикаторы всегда работают как новые. В отличие, правда, от остальной схемы.

В принципе главное не превышать рабочий ток и не гонять лампу в динамической индикации и она будет долго работать. Я видел как выгорали ИВ-шки от неправильного питания, но отравленные ИН-ки, которые не восстанавливались — ни разу. Разве что разбитые :)

А вот с трубками от осциллографов все гораздо хуже. Моя ЛО-247 например имеет паспортный ресурс всего 500 часов.

[@serafims]

получается, для предотвращения отравления катодов их лучше переставлять время от времени местами, чтобы равномерно все цифры горели по времени примерно?

[@radiolok]

Это самый муторный но самый лучший вариант. Простой способ — использовать анимацию при отображении. Например каждые 10 минут 00 секунд за секунду перебрать все цифры всех индикаторов. И красиво и практично.

[@stalinets]

Именно так и реализовано в моих часах, про которые я писал выше. Раз в 10 минут все лампы быстро пробегаются от 0 до 9.

[@AIV_Electronics]

На практике получается, что если схема на К155ИД1 и ничего не делать, то отравление катодов происходит через 6-8 месяцев. Если использовать честную коммутацию, то отравление наступает через несколько лет.
В принципе, раз в полгода проводить очистку катодов не очень сложно.
Анимацию обычно делают раз в минуту при смене минут. Можно анимировать выплывающую дату. Можно температуру.
В общем, анимировать пробеганием всех цифр лучше вообще всегда и всё, как только что-то меняется в отображении.

[@radiolok]

Под честной коммутацией подразумевается полное снятие напряжения с катода, а не удержание 60В как на ИД1?

[@AIV_Electronics]

Совершенно верно!

[@kaichou]

Где отклонение от мировой линии?

[@AIV_Electronics]

Часы с металлической подставкой на Z568 на самом деле сделаны вовсе не на Z568.
Эти лампы делает чех Dalibor Farny.
http://www.daliborfarny.com
Известный в узких кругах своим мастерством. Делает штучные лампы. Внешне похожи на Z568. Есть и причудливые конструкции:

[@radiolok]

Оу, а я еще задумался чего это баллоны не красные. А оно вон как. Поправил

[@AIV_Electronics]

Жаль, что в обзор не попали наши часики, тоже, кстати, сделанные в России, на ИН-18.
От остальных выгодно отличаются наличием GPS/ГЛОНАСС-приёмника для автоматической синхронизации времени по спутникам и сенсорным слайдером.

Подробнее тут.

[@radiolok]

Красивые, но я искал проекты через youtube, видео про ваши часы мне не попались.

[@AIV_Electronics]

Вообще, автоматическое выставление времени по спутникам это современный тренд. Сейчас так модно и, на самом деле, это крайне удобно. Никогда не отстают, никогда не сбиваются. Не надо выставлять время. Просто включил в розетку и они ходят абсолютно точно.

[@zhogar]

Насчет часов. Злошник

[@FuzzyWorm]

Люди еще вот такие симпатичные часики делают:
