Comments 19
А можно в сток магнитоле с переделкой сделать чтоб выводить время разгона показатели с двигателя и тд? Ну и функционал магнитолы оставить, но чтоб можно было переключить в режим продвинутого бортового компьютера ?
С такой же классной rgb подсветкой ?
Можно, а зачем? ©
Интересная идея. Можно либо через мультиплексор коммутировать шину, либо тоже самое на плис. Либо на микроконтроллере, встать на шину слейвом и дальше пробрасывать мастером.
Повторять полный функционал магнитолы будет достаточно сложно, так что можно сделать просто выключатель, который обесточивает МК, и тогда на дисплее отображается стандартный интерфейс магнитолы. Когда МК включен - он, в теории, может получать с CAN-шины автомобиля всю нужную информацию и выводить её на этот дисплей, но автомобильные протоколы я не изучал.
А можно сделать из этого экрана SLA принтер?
Вряд-ли. Так себе контрастность (будет твердеть смола там, где это не нужно), странный вытянутый размер и очень низкое разрешение (в готовых принтерах ставятся 4-6К матрицы). А может наоборот будет необычно, что он печатает кубами (вокселями), как в майнкрафте. Ну и нужно будет детально изучить как работают такие 3D принтеры: изготовить всю механическую часть со всеми моторчиками и приводами, ёмкостями смолы, и найти какую-то плёнку на этот экран, чтобы слои от него отклеивались при печати.
Эксперименты с подсветкой - мое почтение) Взял на вооружение.

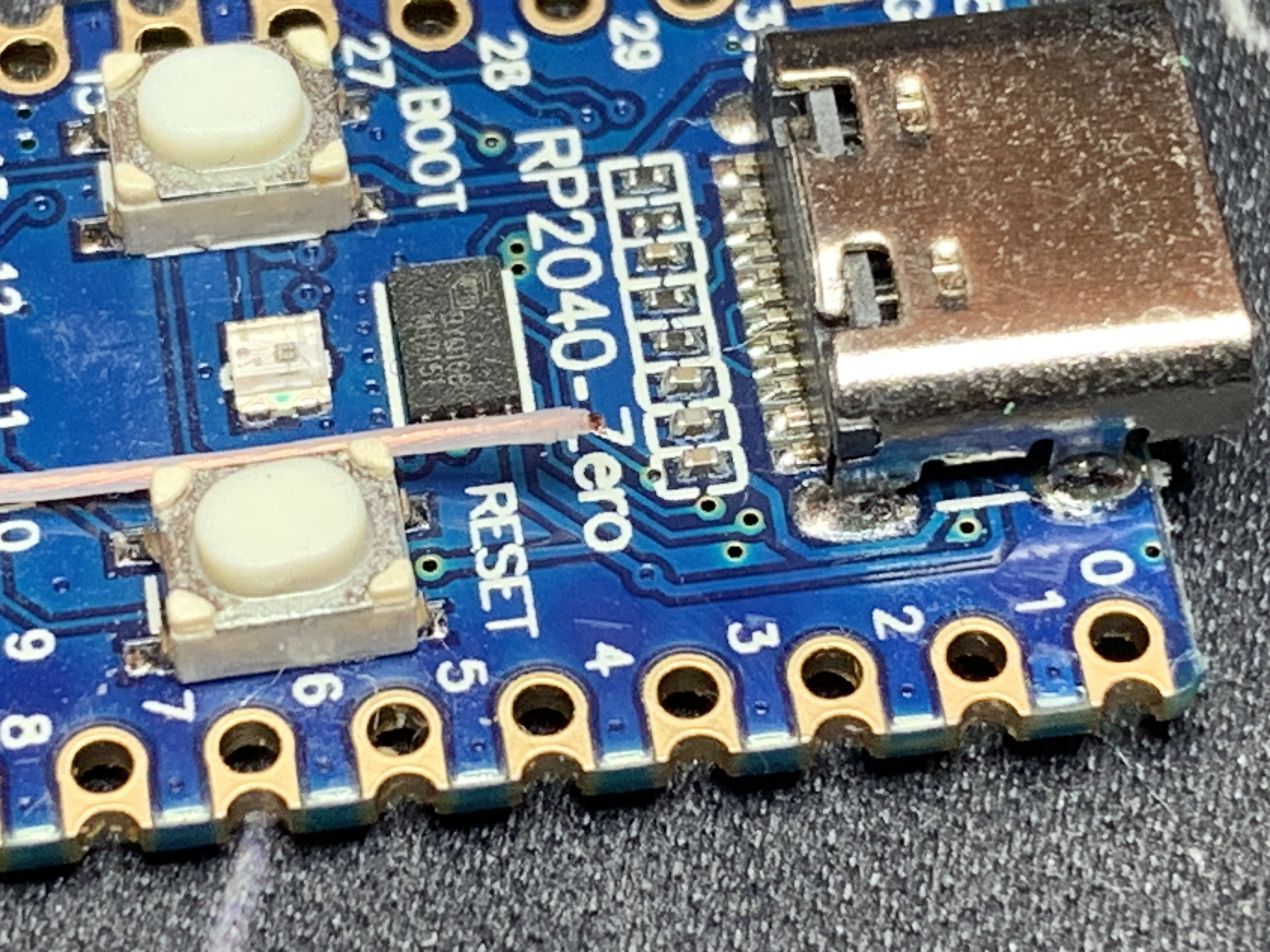

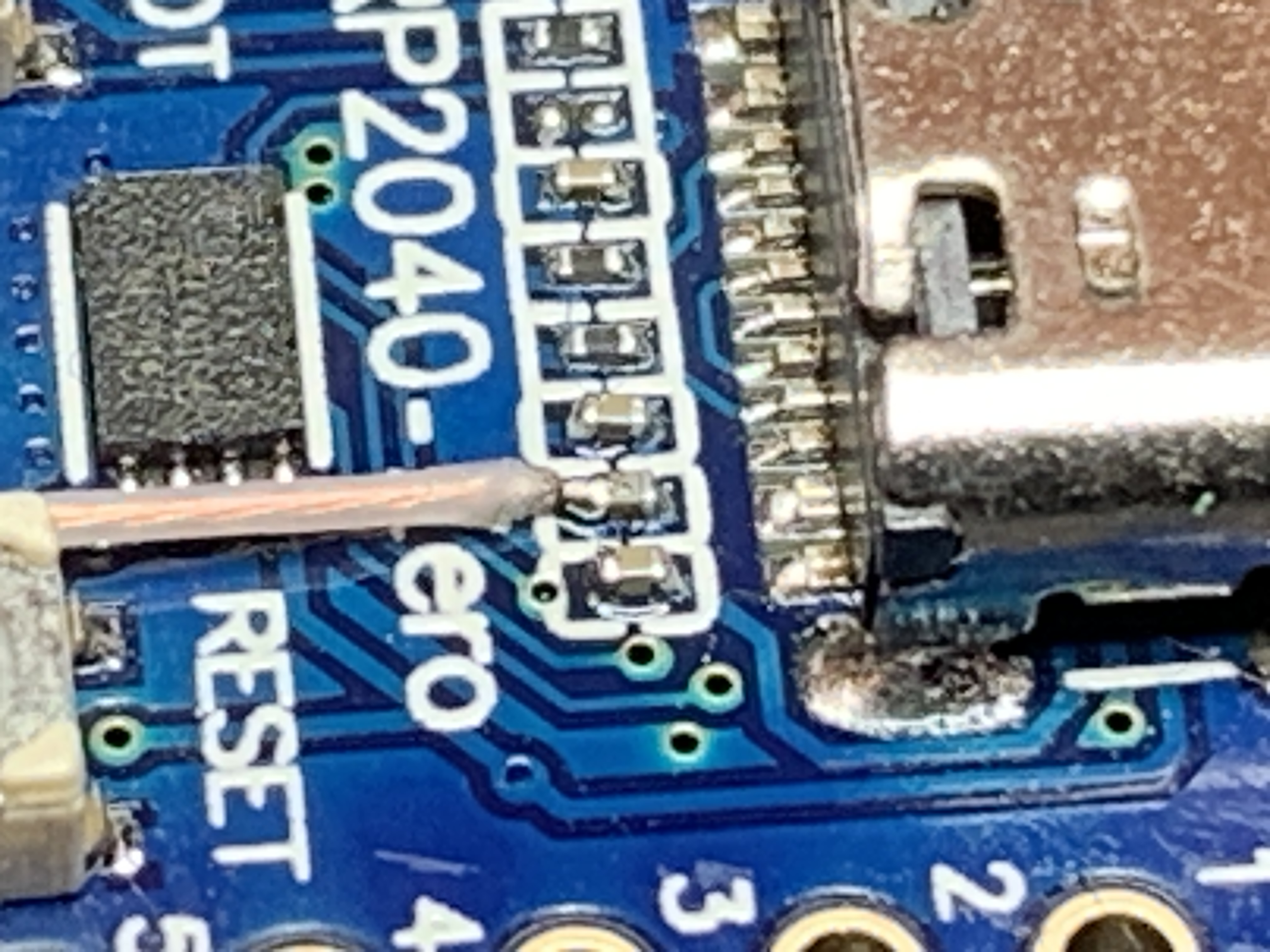

Для подпайки рекомендую провод МГТФ сечением 0.03-0.05. Провод термостойкий, изоляция из фторопласта (тефлона), во время пайки ничего лишнего не оголяется. Суете конец в пламя зажигалки и он контролируемо оголяется вплоть до долей миллиметра. Работаю им в том числе и под микроскопом, по удобству лучше этого провода ничего не нашел, хотя и специально заказывал для этих целей разные типы проводов на пробу. Заморский аналог UL10064.
Главное обжигать его под хорошой вытяжкой, а не простым дымоуловителе с угольным фильтром.
Его вообще не надо обжигать. При этом образуется целый букет веществ первого класса опасности (включая -- уж не знаю каким образом -- свободный фтор), и весьма серьезно травануться можно очень запросто, даже имея хорошую вытяжку.
А при пайке такого провода эти вещества не образуются?
Он отлично зачищается книппером для ногтей. Я когда то специально его покупал для этого.
Замечание по поводу вредных веществ справедливое. Только упущен вопрос количества. Тут речь идет не про обжиг, а про то, чтобы оголить долю миллиметра на проводе, чтобы удобно было подпаиваться к 0201, 0402, 0603 и прочей мелочевке. При этом изоляция не обгорает, а оплавляется и съеживается. Температура плавления фторопласта 327 градусов. Подносить нужно в нижнюю часть пламени. Этим способом пользуюсь уже много лет. Не нагоняйте.
Вы во флюс с припоем ткнете жало — там на порядок, если не на два, выделится больше вредных веществ, чем от того, что таким способом зачистите провод.
Ну и естественно при пайке должна быть вытяжка, тут и речи быть не может.
Вся фишка этого способа в том, чтобы обрезать провод прямо по месту и оголять изоляцию сколько нужно тоже по месту. По скорости и качеству этот способ у меня на первом месте.
Впрочем, каждый решает сам.
Я не зря упомянул про первый класс опасности. Отравиться газообразным фтором, например, можно, вдохнув его в количестве буквально нескольких микрограмм. И да, случаи серьезного отравления с повреждением легких при использовании "обжигалок" с МГТФ во времена активного использования этого провода на производстве и среди радиолюбителей были достаточно регулярно. В лучшем случае возникает назойливый и трудноизлечимый хронический кашель. Причем классическая "обжигалка" для МГТФ -- это даже не пламя зажигалки. Это проволочка, накаливаемая током, которая перерезает изоляцию, разлагая гораздо меньшее количество фторопласта, чем пламя зажигалки, которое уничтожает весь ее кончик.
Люди очень часто недооценивают возможную токсичность.
И да, фторопласт в принципе не способен при нормальных условиях плавиться в вязкотекучее состояние. При температуре 327-340 он плавится в высокоэластичное аморфное состояние, становясь похожим на резину и сохраняя прочность на разрыв. При температурах выше 350-400°С он именно разлагается, оставаясь до этого момента в высокоэластичном состоянии. Так что в пламени зажигалки и под "обжигалкой" фторопласт разлагается.
Идея как всегда на поверхности когда уже кто-то сделал! :) И отдельное спасибо за анализатор на RP2040, а то не знал что с ним делать. Некоторое неудобство с 3V3 (про конвертер видел), но с другой стороны такие широкие шины уже редко 5V, разве что PATA :)
