Краткий обзор на блок реле FY‑T738 Relay Module от GEYA

[eaa]

При управлении котлом я столкнулся с ситуаций, что реле только так выходят из строя, поскольку у них частота включений достаточно велика для поддержания нужной температуры, и их хватает максимум на год. Потом под замену. Когда это отдельные реле - то менять их не так сложно и не так дорого. Если же у вас такая сложная конструкция - то ее цена, очевидно, сильно выше. И выход любого реле приведет к замене целой платы. Не рассматривали вариант использования твердотельных реле? Как в таком случае осуществить их нормальные условия функционирования, если их надо охлаждать, а тут рядом - котел, который еще дополнительно нагревает?

[vbifkol]

Извините, у вас инерционность системы какая, гистерезис какой? Ресурс механических реле на номинальных токах - сотни тысяч включений, за год сносить одну сотню - это 280 включений в день, 12 включений в час, включение в 5 минут. Если мы топим только в сезон, а ресурс берем 500К, то результат делим на 10, полминуты. Кажется тут что-то не то либо с логикой, либо с номиналом реле.

ЗЫ. у меня работает на оборудовании около полусотни ТТР трехфазных на 30А. Пару раз в год меняю.

[eaa]

Вот реально сейчас так. Я не сильно большой специалист в отоплении, я так понимаю, у вас опыт есть в этом деле - это нормальное поведение системы или частота завышена?

[Gleb_Bogatov]

Данных не достаточно. Я предлагаю вам перейти в личку. Вопросов у меня будет много

[vbifkol]

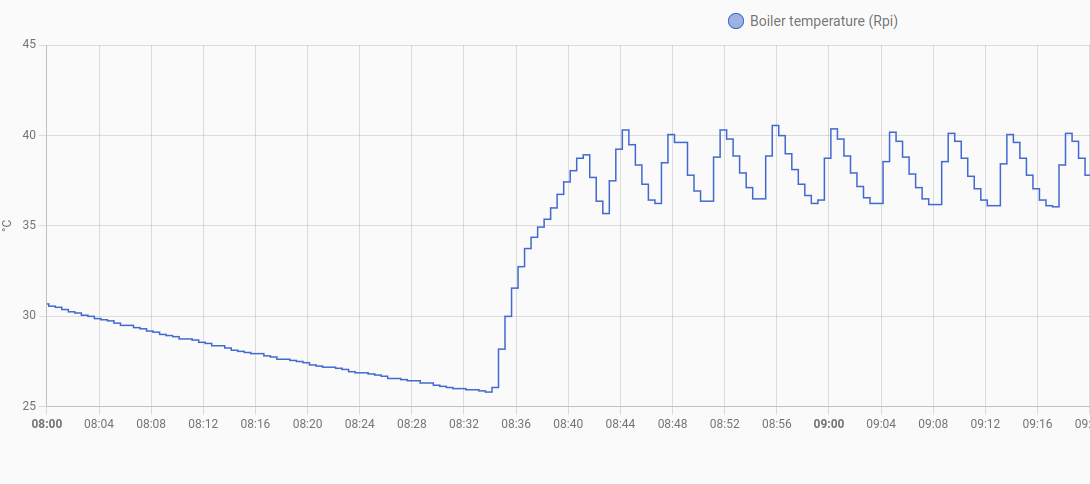

это температура воды? У Вас раз в 4 минуты включается тэн на минуту и сразу выключается, гистерезис +/-2 градуса от 39. Либо недостаточный проток через котел, либо недостаточный объем системы, либо избыточно мощный ТЭН. Лечение:

1. гистерезис увеличить до 5 градусов. Судя по температурам, это теплые полы, с такой частотой тактования они этого не заметят.

2. задушить мощность ТЭНа симистором с обрезкой при переходе через ноль..

3. увеличить расход воды - более мощный насо

4. добавить буферную ёмкость воды.

[Gleb_Bogatov]

Добрый день!

Спасибо за комментарий.

По поводу частоты включения реле. Если котел управляется в релейном режиме, частые включения сигнализируют о том, что котел тактует. Надо сначала разобраться почему.

Ресурс у подобных реле, особенно для управления котельной будет порядка 5-10 лет. Даже если реле управляет сервоприводом оно включается в минуту не более 5-7 раз. Конечно, срок службы зависит от производителя. Да и целую плату менять не обязательно, достаточно выпаять реле и впаять новое, хотя соглашусь что реле с клеммной колодкой меняется гораздо быстрее.

Второй момент про охлаждение - не совсем понял от чего они могут нагреться, температура в котельной около 30 градусов, реле срабатывают 5-10 раз в минуту. Тут греться нечему.

Твердотельные реле можно использовать и я их в своих проектах использую. Цель статьи рассказать, что есть различные варианты.

[eaa]

Нагрев твердотельных собственно от протекающих токов, если там 30А течет - то они греются, в этом и был вопрос

[EdwardBatraev]

таки 1 на рисунке "Как работают элементы модуля" это не оптопара, ибо тогда не понятно чем питается реле. Ну и на али есть схемка модуля, и там это диодный мост. Вот тогда всё становится на места.

[Gleb_Bogatov]

Добрый день! Спасибо за уточнение.

[woodiron]

Вспомнил, как раньше удивлялся ценообразованию наших электрокомпаний. Вот прямо сейчас на Озоне можно купить данный модуль за 1522 рубля, Вайлдберрис 1834рубля, ЯндексМаркет 2265рублей и самое козырное предложение от ПромЭлектрики - 20932рубля. Правда у маркетов поставка из-за границы, а ПЭ в наличии, но всё-равно стрёмно.
