Комментарии 124
Покажите свободное место при установке OpenWrt по умолчанию (какая-нибудь типовая минимальная сборка, но с Luci).
При минимальной сборке с LuCI остается порядка 11Мб свободных.
На моей тестовой плате сейчас просто дофига всего наставлено, свободно 8Мб. Самая тяжелая вещь из тех, которые пробовали на текущий момент — Python. Если микросхему NOR flash ставить 8Мб, то он не влезает просто никак…
На моей тестовой плате сейчас просто дофига всего наставлено, свободно 8Мб. Самая тяжелая вещь из тех, которые пробовали на текущий момент — Python. Если микросхему NOR flash ставить 8Мб, то он не влезает просто никак…
Во всем известный TP-Link TL-MR3020 с его несчастными 4 МБ влезает штатная сборка OpenWRT с Luci и остаётся несколько сотен килобайт на что-нибудь одно дополнительное типа принт-сервера или драйверов модема или внешнего Wi-Fi.
На 16 мегах — это ж размахнись рука, раззудись плечо.
На 16 мегах — это ж размахнись рука, раззудись плечо.
А кто-то на mr3020 втыкает в USB миниатюрную флешку на 8 GB, ставит OwnCloud и устремляется к звездам! =)
Но это заслуживает отдельного поста.
Но это заслуживает отдельного поста.
А в чём сложность rootfs развернуть на USB носителе? Я так сделал на своём роутере. Тем более ресурс встроенной флеши экономится
USB-портов для счастья может не хватить, приходится ещё и хаб ставить. Более ни в чём.

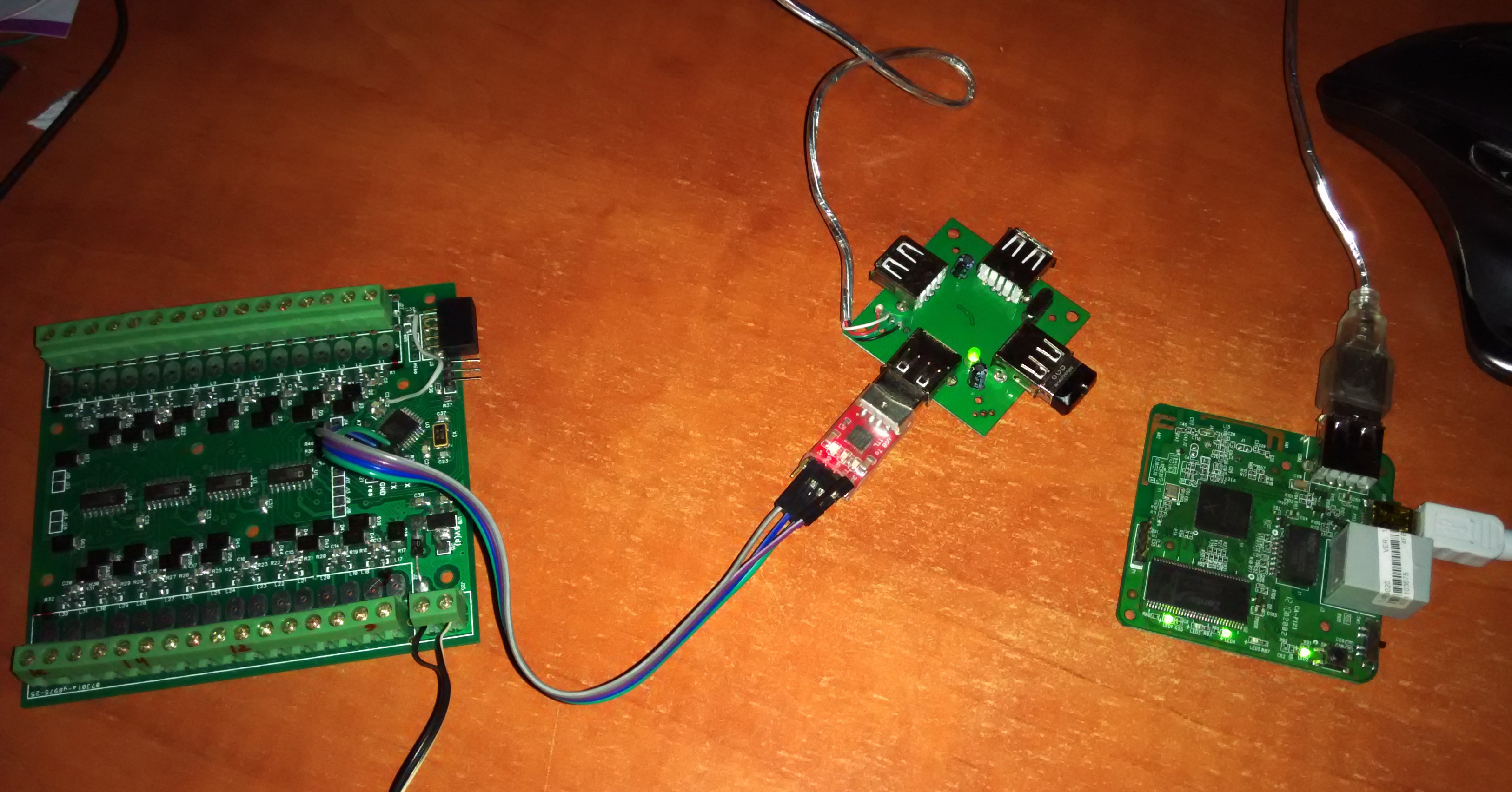

Мне кажется это мелочи. Вон я как сделал
Мелкая фитюлька из хаба — это и есть флеха с rootfs, далее звуковуха, дисплей. У меня ещё дополнительный хаб с питанием.
Мелкая фитюлька из хаба — это и есть флеха с rootfs, далее звуковуха, дисплей. У меня ещё дополнительный хаб с питанием.
Не, для макетки на столе мне и 7-портовый D-Link воткнуть не жалко, он под рукой валяется.
Но когда это готовая штука, которую надо повесить в угол за шкаф и забыть на следующие два года, избыток коробок и проводов — явно лишнее.
P.S. У меня вот epic — это роутер, в который включены приёмник и передатчик умного дома (два отдельных USB), звуковуха для колонок и флэшка с rootfs; оно раздаёт Wi-Fi в двух диапазонах, рулит всем светом в квартире и одновременно играет музыку с mpd через самбу с NAS. Но тут уже хаб выглядит органично.
Но когда это готовая штука, которую надо повесить в угол за шкаф и забыть на следующие два года, избыток коробок и проводов — явно лишнее.
P.S. У меня вот epic — это роутер, в который включены приёмник и передатчик умного дома (два отдельных USB), звуковуха для колонок и флэшка с rootfs; оно раздаёт Wi-Fi в двух диапазонах, рулит всем светом в квартире и одновременно играет музыку с mpd через самбу с NAS. Но тут уже хаб выглядит органично.
Сложность в запоминании всех нужных операций для развёртывания системы на флешке. При этом есть всякие побочные эффекты. К примеру, обычно подключается не только флешка и нужен usb hub. Флешка должна быть только на одном вполне конкретном порту хаба. Ты должен помнить про эту конфигурацию, что не всегда удобно (зависит от расположения разъёмов на хабе).
Для многих мелких применений достаточно просто одного порта, к которому подключены датчики, но места для их программной обработки не хватает. Если я буду развёртывать систему на отдельной флешке, то появится промежуточный хаб, а мне не нужна лишняя коробочка.
К примеру, Школьник-4 полностью помещается в самом роутере вместе с аудиокартой. Если использовать отдельную флешку, то упаковать всё это в один корпус будет гораздо сложнее. Можно, но сложнее.
Для многих мелких применений достаточно просто одного порта, к которому подключены датчики, но места для их программной обработки не хватает. Если я буду развёртывать систему на отдельной флешке, то появится промежуточный хаб, а мне не нужна лишняя коробочка.
К примеру, Школьник-4 полностью помещается в самом роутере вместе с аудиокартой. Если использовать отдельную флешку, то упаковать всё это в один корпус будет гораздо сложнее. Можно, но сложнее.
Клас! Хочу такую в Украине.
Ещё желаю вам наладить глобальную логистику и промоушен. Низкую цену легче поддерживать когда есть объемы и комьюнити. Хорошее железо это только пол дела, возьмите ту-же малину.
Ещё желаю вам наладить глобальную логистику и промоушен. Низкую цену легче поддерживать когда есть объемы и комьюнити. Хорошее железо это только пол дела, возьмите ту-же малину.
Это не реклама. Ни одной ссылки на нашу плату. Более того, ее сайта вообще пока не существует. Нам на самом деле интересно, насколько такое устройство будет востребовано в России? Вонгер собрал 3000 предзаказов на Индигого.
Сайта нет, ссылок нет. А мы уже хотим :)
Увы, Хабрахабр «не одобряет попрошайничество»(с).
Так что здесь вряд ли ссылки будут.
Так что здесь вряд ли ссылки будут.
Обычно эту фразу говорят с сарказмом, но я скажу ее в прямом смысле «Держите нас в курсе!»
Вот здесь можете посмотреть.
А на корпус какое ценообразование? Разработали именно для своей платы? Похвально.
В корпусе основные расходы — изготовление пресс-форм (ну да ладно, это один раз, надеюсь) и доставка (объем) с растаможкой (пластик)… Да, сделали для себя.
А я хочу сразу несколько штук. У вас нет опытных кривых образцов чтобы сразу можно было прямо сейчас начать пользоваться?
Опытные есть, и они именно «кривые». Не хотелось бы такие раздавать массово. Ну и обходятся они сейчас порядка 80 баксов за штуку. :-)
Ну вот я готов взять 3-4 штуки смело в обмен на кривенький, на котором уже можно что-то поделать. Или проще взять любую железку на openwrt, а потом на ваш все переставить?
В личку напишите мне. Может быть, найдем одну плату, которую не стыдно отдать. :-)
Берите Oolite.
Она аналогична на 99.999999% по части софта.
Все можно отлаживать на ней, особенно собирая что-то свое.
Мне повезло, я заказывал у китайцев вместе с девбордом. на нем уже есть микро USB и вместе с модулем это будет стоить около 40$
На 80$ вы сможете заказать один девборд и три модуля.
Она аналогична на 99.999999% по части софта.
Все можно отлаживать на ней, особенно собирая что-то свое.
Мне повезло, я заказывал у китайцев вместе с девбордом. на нем уже есть микро USB и вместе с модулем это будет стоить около 40$
На 80$ вы сможете заказать один девборд и три модуля.
Куплю. Наверное. Ну… А. О! Штуки 2-3, да. Или даже больше. Я ж вчера камеры смотрел с Wi-Fi.
Разъема для внешней антенны в последней версии платы не будет?
Пока не решили.
Мы сравнили нашу PCB антенну и дешевую внешнюю китайскую 20см дуру (шла в комплекте с HLK-RM04). Наша оказалась лучше. Молексу мы, конечно, проиграли, но он заметных денег стоит…
Короче, сейчас рассматриваем два варианта: либо делать несколько версий плат под разные антенны (PCB, внешняя, керамика), либо все-таки оставить разъем на плате и перепаивать резистор.
P.S. Откроем сайт — первая голосовалка будет, скорее всего, по этому поводу.
Мы сравнили нашу PCB антенну и дешевую внешнюю китайскую 20см дуру (шла в комплекте с HLK-RM04). Наша оказалась лучше. Молексу мы, конечно, проиграли, но он заметных денег стоит…
Короче, сейчас рассматриваем два варианта: либо делать несколько версий плат под разные антенны (PCB, внешняя, керамика), либо все-таки оставить разъем на плате и перепаивать резистор.
P.S. Откроем сайт — первая голосовалка будет, скорее всего, по этому поводу.
Я понимаю, что во многих случаях обычной печатной антенны бывает достаточно, но иногда даже самым лучшим экземплярам не справиться с толстенной железобетонной стеной и тогда надо подключаться через кабель к антенне, которая находится на расстоянии нескольких метров от устройства.
Посмотрим. Окончательно мы еще не отказались от разъема для внешней антенны. Возможно, просто место под напайку сделаем, как у плат E-Link.
Вам пора уже сделать по образцу китайскому: на партиях от 200 штук вносим изменения в плату согласно фантазиям заказчика и добавляем требуемую комплектуху.
а если оставить и на плате и предусмотреть разъем — если что в него подключено то отключать интегрированую…
Если реально 20$ и чтобы не ждать месяц (это важно) купил бы не задумываясь.
Как правило, чаще всего от покупки лично меня останавливает необходимость ожидания товара.
Как правило, чаще всего от покупки лично меня останавливает необходимость ожидания товара.
Сколько будет стоить набор обвязки «под ключ» для захвата видео с четырех камер и отдачей его по сети ethernet c питанием от розетки?
Без стоимости самих камер, естественно.
Без стоимости самих камер, естественно.
Если именно по Ethernet (т.е. по витой паре), то надо будет добавить еще разъем со встроенным трансформатором (например, HR911105) и несколько пассивных элементов. Ну, центов 50, наверное, оно стоит в Китае… Для питания от розетки еще и микро-ЮСБ блок питания нужен. Вроде, все.
Только надо смотреть, что за камеры. UVC четыре штуки даже в VGA разрешении процессор не потянет, я думаю. А вот MJPG 720р сможет транслировать. H264 — может, и FullHD сможет. Надо пробовать. :-)
Только надо смотреть, что за камеры. UVC четыре штуки даже в VGA разрешении процессор не потянет, я думаю. А вот MJPG 720р сможет транслировать. H264 — может, и FullHD сможет. Надо пробовать. :-)
Мы на mr3020 тестировали HD камеру от logitec.
Процессору вообще пофиг если с камеры идет jpeg поток. формирование потока занимает очень мало времени по сравнению с передачей по сети. В итоге у нас передача с одной jpeg камеры занимала около 10% CPU.
При этом простая YUV камера с разрешением 640х480 при частоте кадров 25 и максимальном качестве выедала около 30% с лишним.
Но это на медленной памяти.
Процессору вообще пофиг если с камеры идет jpeg поток. формирование потока занимает очень мало времени по сравнению с передачей по сети. В итоге у нас передача с одной jpeg камеры занимала около 10% CPU.
При этом простая YUV камера с разрешением 640х480 при частоте кадров 25 и максимальном качестве выедала около 30% с лишним.
Но это на медленной памяти.
Вы бы уточняли некоторые моменты все-таки. 720р MJPG поток по WiFi отъедает 17% CPU, а не 10. Т.е. даже теоретический предел — 5 камер максимум. Но если (уже на практике) подключить одновременно даже три HD камеры, то уже на третьей стандартный драйвер USB 2.0 echi вас пошлет с ошибкой «нет свободного места», т.к. там под каждую камеру аллокируется специальный буфер. И без плясок с бубном ничего не получится.
Дельное замечание. Я помнил что около 10, но не помнил точную цифру.
Человеку свойственно округлять в сторону наибольших ожиданий ))
По поводу ECHI покурю.
Возможно это решаемо с относительно небольшими трудозатратами.
Человеку свойственно округлять в сторону наибольших ожиданий ))
По поводу ECHI покурю.
Возможно это решаемо с относительно небольшими трудозатратами.
Вот здесь аналогичная проблема рассматривается.
Молодцы! И хороший обзор альтернатив, помогает более-менее объективно выбрать альтернативы если кому-то это нужно.
Спасибо за хороший обзор!
Кстати, кому интересна тематика встраиваемых систем, и микрокомьютеров/роутеров на базе OpenWrt — приглашаю в русскоязычную группу openwrt2ru. И в частности там можно обсудить новость о релизе/предзаказе BlackSwift.
Кстати, кому интересна тематика встраиваемых систем, и микрокомьютеров/роутеров на базе OpenWrt — приглашаю в русскоязычную группу openwrt2ru. И в частности там можно обсудить новость о релизе/предзаказе BlackSwift.
А если я закажу сразу 5, в Германию отправите минуя Россию? Дешевле выйдет?
Как и все в этой ветке я пока не придумал куда я это богатство дену, но оно мне точно надо;)
Как и все в этой ветке я пока не придумал куда я это богатство дену, но оно мне точно надо;)
А wifi там из коробки? Или надо внешний модуль?
Из коробки там два отдельных Ethernet интерфейса и WiFi 150 Мбит. SoC проектировался для использования в WiFi роутерах.
Тогда спрошу еще, как насчет доставки в Европу? Сколько стоить будет?
И будут ли примеры использования UART и SPI? Чтоб облегчить порог входа тем, кто с OpenWRT еще не имел дела, а привык больше на уровне микроконтроллера программировать.
И будут ли примеры использования UART и SPI? Чтоб облегчить порог входа тем, кто с OpenWRT еще не имел дела, а привык больше на уровне микроконтроллера программировать.
Заказал Yun Shield, вышло около 30 баксов с доставкой.
Ардуина не нужна ему :) приедет буду играть
www.seeedstudio.com/depot/Yun-Shield-p-1930.html
То же железо что у тебя выходит, советую изучить.
А пока приходится развлекаться так www.adslclub.ru/upload/img/2014-11/09-12425384381.jpg на тп-линках.
Если есть живая плата с езернетом и усб, то готов купить и применить в своем проекте вместо тп-линка. Будет работать в реальных условиях.
Когда появятся в продаже куплю 2-3 штуки. Рассчитываю на 25 баксов с доставкой, это было бы круто. Для щастия не хватает только езернет разъема на твоей плате (или готовых дырок чтоб его запаять)
Ардуина не нужна ему :) приедет буду играть
www.seeedstudio.com/depot/Yun-Shield-p-1930.html
То же железо что у тебя выходит, советую изучить.
А пока приходится развлекаться так www.adslclub.ru/upload/img/2014-11/09-12425384381.jpg на тп-линках.
Если есть живая плата с езернетом и усб, то готов купить и применить в своем проекте вместо тп-линка. Будет работать в реальных условиях.
Когда появятся в продаже куплю 2-3 штуки. Рассчитываю на 25 баксов с доставкой, это было бы круто. Для щастия не хватает только езернет разъема на твоей плате (или готовых дырок чтоб его запаять)
И было бы неплохо иметь «из коробки» поддержку каких-нибудь распространенных RF модулей, не планируете?
Можно и 433/868 модуль добавить, и AVR какую-нибудь для аппаратного ШИМ и АЦП/ЦАП… Но это надо спрос изучать потенциальный. Себестоимость вырастет на несколько долларов, а насколько это все будет востребовано — пока непонятно.
Как вариант — было бы достаточно, если бы было на уровне описания и программной поддержки. Подключать так и так, пример работы загрузить оттсюда. А тот, кому надо, аппаратную часть сам доустановит-подключит.
Не надо на основную плату.
У вас отличная штука для интеграции куда-либо as is или в паре с материнской платой, на которой поставлено и разведено всё что надо (ну и развести-заказать-спаять такую самостоятельно при среднем навыке работы с электроникой не особо сложно). Каждый из дополнительных модулей на основной плате для 90 % потенциальных применений будет только бессмысленным увеличением цены.
Максимум — сделать отдельно материнку, на которую будет интегрировано всё подряд, и к ней документацию, описывающую, как каждая из интегрированных частей работает (ну то есть в общем обычную development board). Кому надо что-то конкретное для своего устройства и нет уверенности в своих силах в разработке с нуля — просто надёргают себе примеры нужных блоков.
У вас отличная штука для интеграции куда-либо as is или в паре с материнской платой, на которой поставлено и разведено всё что надо (ну и развести-заказать-спаять такую самостоятельно при среднем навыке работы с электроникой не особо сложно). Каждый из дополнительных модулей на основной плате для 90 % потенциальных применений будет только бессмысленным увеличением цены.
Максимум — сделать отдельно материнку, на которую будет интегрировано всё подряд, и к ней документацию, описывающую, как каждая из интегрированных частей работает (ну то есть в общем обычную development board). Кому надо что-то конкретное для своего устройства и нет уверенности в своих силах в разработке с нуля — просто надёргают себе примеры нужных блоков.
а не получилось бы отдельной платкой сделать которую можно подключить к специальному разьему типо конструктора — что нужно навтыкал и полетели
Идеальная, кстати, штука для превращения чего угодно в подключённое к Wi-Fi — колонки, гребущие музыку с NAS, принтер сетевой беспроводной и т.д. Собственно, и колонки, и принтер у меня примерно так и овайфаены.
MR3020, во-первых, для этого слишком габаритен, внутрь лезет не всегда, во-вторых, его 4 МБ хватает только на простые вещи, в-третьих, к I/O подлезать не очень удобно (а хотя бы одно I/O нужно, например, для выключения основного питания железки, когда с ней ничего не делают).
MR3020, во-первых, для этого слишком габаритен, внутрь лезет не всегда, во-вторых, его 4 МБ хватает только на простые вещи, в-третьих, к I/O подлезать не очень удобно (а хотя бы одно I/O нужно, например, для выключения основного питания железки, когда с ней ничего не делают).
Прекрасный девайс! Сначала надо на тест одну и если все ок возьмем в разработку, а сколько ждать надо после оплаты примерно?
Глупый вопрос дилетанта.
На малинке стразу стоит бунта. А у вас что можно поставить.
Вообще насколько реально сделать на этом такой сетевой конструктор для детей (школьников).
Маршрутизатор, проксик, фаервол, кэширующий проксик, торентокачалку и т.д.
ИБО ИМХО не одним софтом жив должен быть программист в отрочестве.
В общем то цена аппетитная, для любительского конструирования.
На малинке стразу стоит бунта. А у вас что можно поставить.
Вообще насколько реально сделать на этом такой сетевой конструктор для детей (школьников).
Маршрутизатор, проксик, фаервол, кэширующий проксик, торентокачалку и т.д.
ИБО ИМХО не одним софтом жив должен быть программист в отрочестве.
В общем то цена аппетитная, для любительского конструирования.
У нас из коробки будет стоять OpenWRT. Говорят, можно поставить Дебиан, но мы не пробовали еще.
Все, что вы перечислили, на нашей плате сделать можно.
Все, что вы перечислили, на нашей плате сделать можно.
т.е. Squid, например, пойдет без проблем? Я так и думал. Спасибо.
Ну в принципе как в любом «умном» роутере.
Ну в принципе как в любом «умном» роутере.
Вот тут про Squid написано.
Я пытался поставить debwrt.
Сколько ни плясал с бубном — не получилось.
Если у вас что-то получится — дайте знать)
Сколько ни плясал с бубном — не получилось.
Если у вас что-то получится — дайте знать)
Жаль, что на Вашей плате нет хотя бы одного распаянного Ethernet, а лучше сразу 2, так бы заказал. C голым Wi-Fi проще купить плату с ESP8266 — geektimes.ru/post/241054/ это конечно не одно и тоже, но программить под ESP8266 гораздо проще.
И жаль, что питание у Вас через USB, гораздо проще купить БП под круглым разъем, чем городить огород с питанием от USB.
И еще жаль, что не подумали о разъеме под внешнюю wi-fi антенну, у печатной дальность страдает, а учитывая отсутствие распаянного Ethernet минус вдвойне.
И жаль, что питание у Вас через USB, гораздо проще купить БП под круглым разъем, чем городить огород с питанием от USB.
И еще жаль, что не подумали о разъеме под внешнюю wi-fi антенну, у печатной дальность страдает, а учитывая отсутствие распаянного Ethernet минус вдвойне.
Ну, значит, наша плата просто не соответствует вашим требованиям. Все, что вы перечислили, лично я считаю преимуществами, а не недостатками. Мне удобно, что питание от micro-USB — и блоков питания таких у меня десяток дома валяется, и все внешние USB-устройства получают питание напрямую от БП, и не нужно ставить на плате DC-DC преобразователь на пару ампер… Два RJ-45 разъема по площади почти равны всей нашей плате, а по высоте сразу дают минимум 15 мм, при этом сходу я не могу придумать для них применение, кроме роутера (еще раз — речь обо мне, как о пользователе, у вас наверняка есть такие задачи), а роутеров дешевых и так полно. UART-WiFi интерфейсы типа того же ESP8266 — это круто, но вот видео даже с одной веб-камеры через них не протащишь. Короче, как и всегда, не бывает решения, одинаково подходящего для всех абсолютно. Значит, вам нужна какая-то другая плата, не наша. Та же HLK-RM04 вполне подойдет, я думаю.
Странно. Всегда думал, что наоборот — круглые разъёмы бывают разные. А USB одинаковый, у меня есть десяток шнуров и штук 5 блоков питания.
Есть условно-стандартный цилиндрический разъём 5,5×2,1 мм — с ним по умолчанию выпускают БП разные производители (тот же довольно распространённый MeanWell), он стоит на Arduino и так далее.
Но да, есть и много прочих вариантов, а 5,5×2,1 громоздок и для очевидно встраиваемого решения — вообще не пришей кобыле хвост.
Но да, есть и много прочих вариантов, а 5,5×2,1 громоздок и для очевидно встраиваемого решения — вообще не пришей кобыле хвост.
Только осталось узнать их самую великую тайну что такое Architecture: High performance 32-bit processor.
Это не серьезный подход с их стороны, мне марка процессора или SoC скажет больше абзац подобной чипухи.
Это не серьезный подход с их стороны, мне марка процессора или SoC скажет больше абзац подобной чипухи.
Тайной это является потому, что там нет походу никакого 32-битного процессора :-)
Просмотрев пару pdf, нашeл упоминание DSTni-EX
www.lantronix.com/device-networking/embedded-device-servers/dstni-lx_dstni-ex.html
Просмотрев пару pdf, нашeл упоминание DSTni-EX
www.lantronix.com/device-networking/embedded-device-servers/dstni-lx_dstni-ex.html
62 USD, 16 MiB SDRAM RAM, USB и WiFi нету… Как-то не очень впечатляет, если честно.
Обзор хороший, и за созидательный труд большая похвала.
Но я проголосовал «нет», потому что плата не пригодна для практики, а цена как у RPi:
1. Нет разъёма для Flash-карт
2. Нет разъёма RJ-45
3. Нет выхода на монитор
4. Нет разъёма GPIO
5. Нет нормальных USB
Даже с RPi, у которой всё перечисленное есть, приходится тыркаться, например, найти шлейф от 3,5" дисковода, распотрошить его и припаивать к исполнительной плате. А с вашей платой вообще с ума сойдёшь!
Погнавшись за компактностью, вы сделали кастрированную плату.
Может для квадракоптеров это будет полезно, но в остальных случаях, разработчик автоматики получает фееричный геморрой с припаиванием к миниатюрным контактам.
Мне кажется, это вобще наша национальная трагедия: умнейшие способнейшие люди, которые делают гениальные вещи, которыми невозможно пользоваться. Наш инженер повёрнут к своим фантазиям, а не к запросам потребителя. Откуда это идёт? От морозов и снега? От больших пространств?
Но я проголосовал «нет», потому что плата не пригодна для практики, а цена как у RPi:
1. Нет разъёма для Flash-карт
2. Нет разъёма RJ-45
3. Нет выхода на монитор
4. Нет разъёма GPIO
5. Нет нормальных USB
Даже с RPi, у которой всё перечисленное есть, приходится тыркаться, например, найти шлейф от 3,5" дисковода, распотрошить его и припаивать к исполнительной плате. А с вашей платой вообще с ума сойдёшь!
Погнавшись за компактностью, вы сделали кастрированную плату.
Может для квадракоптеров это будет полезно, но в остальных случаях, разработчик автоматики получает фееричный геморрой с припаиванием к миниатюрным контактам.
Мне кажется, это вобще наша национальная трагедия: умнейшие способнейшие люди, которые делают гениальные вещи, которыми невозможно пользоваться. Наш инженер повёрнут к своим фантазиям, а не к запросам потребителя. Откуда это идёт? От морозов и снега? От больших пространств?
Прямо в заголовке статьи есть слово «маленькие». Если вам нужна большая плата (а на маленькую просто никак не поместится то, что вы перечислили), то, очевидно, вам просто нужен другой обзор, а не тот, что сделал я. Можете, кстати, его сами составить — уверен, множество людей (включая меня) с удовольствием с ним ознакомятся.
P.S. «Наш инженер повёрнут к своим фантазиям, а не к запросам потребителя.» — я так понимаю, что здесь под «потребителем» вы подразумеваете себя? А почему, например, не меня? Или кого-то из тех нескольких сотен человек, которые в опросе ответили «да»?
P.S. «Наш инженер повёрнут к своим фантазиям, а не к запросам потребителя.» — я так понимаю, что здесь под «потребителем» вы подразумеваете себя? А почему, например, не меня? Или кого-то из тех нескольких сотен человек, которые в опросе ответили «да»?
Может Вы просто не поняли для чего эта плата предназначена?
1 Вы читали спеку на AR9331? Там не аппаратного SD-контроллера. Программный можно сделать см. п.4
2 Открою вам секрет, разъем RJ-45 можно приклеить супер клеем и у вас будет «разъём RJ-45». Вот только нафиг он такой? Учитесь выражаться техническим языком.
3 Повторимся, Вы читали спеку на AR9331? Там есть аппаратное видео?
4 Еще раз повторимся может стоит посмотреть спеку и схему, а потом рассуждать про отсутствие «разъёма GPIO». Хотя если вы имеет ввиду непосредственно PLS или иной разъем то можно сказать что данная плата не для вас т.к. данный разъем надо действительно распаять соот. мета на плате.
5 А можно узнать где почитать спецификацию «нормальных USB»?
1 Вы читали спеку на AR9331? Там не аппаратного SD-контроллера. Программный можно сделать см. п.4
2 Открою вам секрет, разъем RJ-45 можно приклеить супер клеем и у вас будет «разъём RJ-45». Вот только нафиг он такой? Учитесь выражаться техническим языком.
3 Повторимся, Вы читали спеку на AR9331? Там есть аппаратное видео?
4 Еще раз повторимся может стоит посмотреть спеку и схему, а потом рассуждать про отсутствие «разъёма GPIO». Хотя если вы имеет ввиду непосредственно PLS или иной разъем то можно сказать что данная плата не для вас т.к. данный разъем надо действительно распаять соот. мета на плате.
5 А можно узнать где почитать спецификацию «нормальных USB»?
Можно ли будет установить web server, php, mysql и сколько места останется? Какова будет производительность при этом?
Можно ли подключить arduino по uart?
Можно ли подключить arduino по uart?
Web-серверов для OpenWRT куча, поэтому я не знаю, подойдет какой-то из них конкретно вам или нет. Php есть. С mySQL, по-моему, проблемы. Место — ну вот я по USB подключал внешний HDD на 2 терабайта, например. Производительность — так себе, конечно. На уровне второго пентиума, думаю. Ардуино по UART подключить можно. Есть такой Arduino Yun — так там просто на одной плате собраны Ардуино и что-то типа нашей платы на базе AR9331. Выше есть ссылка на Yun shield.
У меня вопрос к разработчикам, а для чего Вы позиционируете эту «голую» плату, её сфера применения, в чем преимущество перед конкурентами? Буду признателен, если напишите по пунктам. Я вот просто ума не приложе куда такую плату применить, только не пишите что для «умного дома», для него она абсолютна не пригодна.
Мы позиционируем эту плату, как платформу для проектов (DIY или заказных), где нужна беспроводная связь WiFi. Плату можно использовать as is с максимально низким порогом входа (подключил питание от стандатного БП micro-USB — и все), либо как основу для своего собственного аппаратного решения (исходники платы будут открыты).
Самое простое применение, не требующее вообще никаких усилий (все работает сразу «из коробки»): подключаем к плате USB web-камеру и получаем видеопоток по локальной сети. Например, видео-няня для родителей.
Еще примеры использования, где даже паять ничего не требуется: web-радио, ретранслятор WiFi сети, файловый архив, мобильный WiFi роутер (раздает 3G/4G трафик по WiiFi) и т.д.
Моя прошлая статья — пример использования «с пайкой» — розетка с управлением через WiFi.
Главное реимущество перед конкурентами — полная открытость платформы. На AR9331 открытого решения до сих пор не было. На RT5350 есть только одно — VoCore, но ралинковская платформа обладает рядом недостатков по сравнению с квалкомовской.
Самое простое применение, не требующее вообще никаких усилий (все работает сразу «из коробки»): подключаем к плате USB web-камеру и получаем видеопоток по локальной сети. Например, видео-няня для родителей.
Еще примеры использования, где даже паять ничего не требуется: web-радио, ретранслятор WiFi сети, файловый архив, мобильный WiFi роутер (раздает 3G/4G трафик по WiiFi) и т.д.
Моя прошлая статья — пример использования «с пайкой» — розетка с управлением через WiFi.
Главное реимущество перед конкурентами — полная открытость платформы. На AR9331 открытого решения до сих пор не было. На RT5350 есть только одно — VoCore, но ралинковская платформа обладает рядом недостатков по сравнению с квалкомовской.
>>подключаем к плате USB web-камеру и получаем видеопоток по локальной сети. Например, видео-няня для родителей.
720p потянет? пробовали?
>>пример использования «с пайкой» — розетка с управлением через WiFi.
Для этих целей ESP8266 будет в разы выгоднее по всем показателям.
>>ралинковская платформа обладает рядом недостатков по сравнению с квалкомовской
какими?
720p потянет? пробовали?
>>пример использования «с пайкой» — розетка с управлением через WiFi.
Для этих целей ESP8266 будет в разы выгоднее по всем показателям.
>>ралинковская платформа обладает рядом недостатков по сравнению с квалкомовской
какими?
Две камеры одновременно 720р 25 fps тянет. Одну FullHD подключили (второй просто нет под рукой).
Так используйте ESP8266, кто же мешает? Где я утверждал, что решения на AR9331 (не только наша плата, а вообще) идеально подходят для любых задач?
1. Быстродействие реально ниже в разы.
2. На всех готовых ралинковских решениях памяти очень мало (в лучшем случае — 32/8, а так обычно 16/4).
3. Греется очень сильно. Даже разогнанный до 600 МГц AR9331 можно спокойно держать в руках, а RT5350 на своей стандартной частоте дает 70-80 градусов.
Так используйте ESP8266, кто же мешает? Где я утверждал, что решения на AR9331 (не только наша плата, а вообще) идеально подходят для любых задач?
1. Быстродействие реально ниже в разы.
2. На всех готовых ралинковских решениях памяти очень мало (в лучшем случае — 32/8, а так обычно 16/4).
3. Греется очень сильно. Даже разогнанный до 600 МГц AR9331 можно спокойно держать в руках, а RT5350 на своей стандартной частоте дает 70-80 градусов.
Подскажите как вы разгоняли пожалуйста.
Я потестирую с термопарой =)
Я потестирую с термопарой =)
Вот здесь есть очень хороший мод для u-boot с кучей полезных фич, в т.ч. и разгоном.
Странный способ провести исследование интереса, на словах-то многие готовы вложится в предзаказ. Вы утверждаете, что проект практически завершен. Может стоит открыть прием переводов через тот же пэйпэл? 20$ не такая уж большая сумма, многие бы рискнули, но зато эти «многие» были бы реальными заказчиками, а не говорунами.
Расскажите, пожалуйста, как вы делаете калибровку Atheros Radio Test.
Еще вы пишете про open source. Где можно посмотреть схему вашей платы?
Еще вы пишете про open source. Где можно посмотреть схему вашей платы?
Калибровку, увы, без плотных взаимоотношений с Qualcom сделать не получится. Взяли ART от tp-link, работает. На эту тему думаем.
Схема будет доступна на нашем сайте. Сейчас она еще «живая», изменения вносятся по итогам второй ревизии платы (в декабре планируется третья тестовая ревизия).
Схема будет доступна на нашем сайте. Сейчас она еще «живая», изменения вносятся по итогам второй ревизии платы (в декабре планируется третья тестовая ревизия).
Я работал в компании-производителе беспроводных устройств и калибровал атеросовские модули.
Без офигительно точного осциллографа не обойтись. В той компании были агиленты.
Фабричная калибровка в сучае отсутствия стенда вполне себе годна. Но она немного врет.
Без офигительно точного осциллографа не обойтись. В той компании были агиленты.
Фабричная калибровка в сучае отсутствия стенда вполне себе годна. Но она немного врет.
А можете поподробее рассказать про сам процесс? Что измеряется, как потом эти данные используются, на что влияют. Что с их помощью можно исправить, а что нет. Что будет в случае если взять калибровочные данные от другого устройства.
Возьмете данные от другого устройства — у вас модуляция на краях диапазона начнет «плыть»
А суть калибровки простая. Вы указываете модулю некоторое значение мощности и измеряете сколько модуль выдает на выходе.
Если мне не изменяет память, в атеросе меряется по 4 точкам. Значение подаваемой мощности — мощность на выходе. И так черыте раза для каждой ширины канала. Потом записываете это все в калибровочную таблицу.
Понятно что в той компании были крутые инструменты где это делалось в пару команд.
Вот тут парни заморочились за это дело без официальной поддержки вендора.
Как «плывет» сигнал можно посмотреть на снимках =)
villagetelco.org/2009/11/rf-hacking/
А суть калибровки простая. Вы указываете модулю некоторое значение мощности и измеряете сколько модуль выдает на выходе.
Если мне не изменяет память, в атеросе меряется по 4 точкам. Значение подаваемой мощности — мощность на выходе. И так черыте раза для каждой ширины канала. Потом записываете это все в калибровочную таблицу.
Понятно что в той компании были крутые инструменты где это делалось в пару команд.
Вот тут парни заморочились за это дело без официальной поддержки вендора.
Как «плывет» сигнал можно посмотреть на снимках =)
villagetelco.org/2009/11/rf-hacking/
Чтобы было с чем действительно сравнивать в общую кучу устройств хотелось бы добавить WRTnode. MediaTek MT7620N 600МГц, размеры 45мм х 50мм, 512Mbit DDR2, 128Mbit SPI Flash, Wi-Fi 300Mbit/s 2T2R 802.11n. Цена 25$.
Очень мало по нему информации, не говоря уже о возможности для меня в руках подержать. Можно было разве что упомянуть.
WRTnode был анонсирован в середине августа и уже через месяц был на руках заинтересованных в этом лиц. Схемка есть.
Конечно MT7620N не так популярен как RT5350 и тем более AR9331, тем не менее он уже давно прописался в роутере RT-N14U, во многих китайский девайсах типа Poray X8S или VRP300 , и даже в отдельных модулях.
… дешевые WiFi роутеры (от 20 USD в розницу в Китае), на базе которых, если немножко поковыряться, можно сделать кучу всего интересного (ну или попытаться слегка пожульничать).
Anonabox должен был быть построен на основе Nexx WT3020, в котором стоит MT7620N, а не RT5350.
dzhe сделайте, пожалуйста, возможность заказа разъема в комплекте, желательно гнезда.
Т.к. подозреваю с 1,27мм будет много мороки и беготни, окончившейся покупкой в чип-дипе по полцене вашей платы :)
Т.к. подозреваю с 1,27мм будет много мороки и беготни, окончившейся покупкой в чип-дипе по полцене вашей платы :)
Что-то типа smart config/WPS будет для wifi поддерживаться? en.wikipedia.org/wiki/Wi-Fi_Protected_Setup
А про эту штуку что-нибудь можете сказать?
Да, я понимаю что там пока предзаказ и никто ещё в руках не держал её.
Да, я понимаю что там пока предзаказ и никто ещё в руках не держал её.
Зарегистрируйтесь на Хабре, чтобы оставить комментарий
Недорогие, маленькие, сетевые компьютеры — небольшой обзор
