Есть одна проблема, которую я пытаюсь решить уже несколько лет. Как быть, если хочется носить Raspberry Pi на шее, на шнурке, но при этом не хотелось бы, тоже на шее, носить громоздкий аккумулятор? Сначала я подумал, что можно прикрепить USB-кабель питания к шнурку, но чтобы это сделать, потребовалось бы слишком много возни. Тогда у меня появилась идея: «А что если USB-кабель сам будет шнурком?». Сегодня я расскажу о том, что получилось из этой идеи.
USB-кабель в роли шнурка
Я делаю USB-кабели, помещённые внутрь паракорда. Это и заставило меня задуматься о том, чтобы изготовить USB-кабель, который будет играть роль шнурка, надеваемого на шею. Мне надо было лишь спроектировать кое-какие крепёжные элементы, которые будут напечатаны на 3D-принтере.
Шнурок, который я сделал, разделён на две части. Одна часть шнурка — это обычный кусок паракорда, на каждом конце которого завязаны узлы. Этот кусок паракорда идёт от крепления, расположенного за шеей, к Raspberry Pi. Вторая часть шнурка — это USB-кабель, помещённый внутрь паракорда. Один его конец подключается к Raspberry Pi, а второй, через то же крепление за шеей, которое используется для фиксации обычного паракорда и USB-кабеля, идёт в карман, где лежит аккумулятор.
Мне, чтобы реализовать этот проект, нужны были два крепёжных элемента.
Первый — это тот, который позволил бы соединить паракорд и кабель у Raspberry Pi.

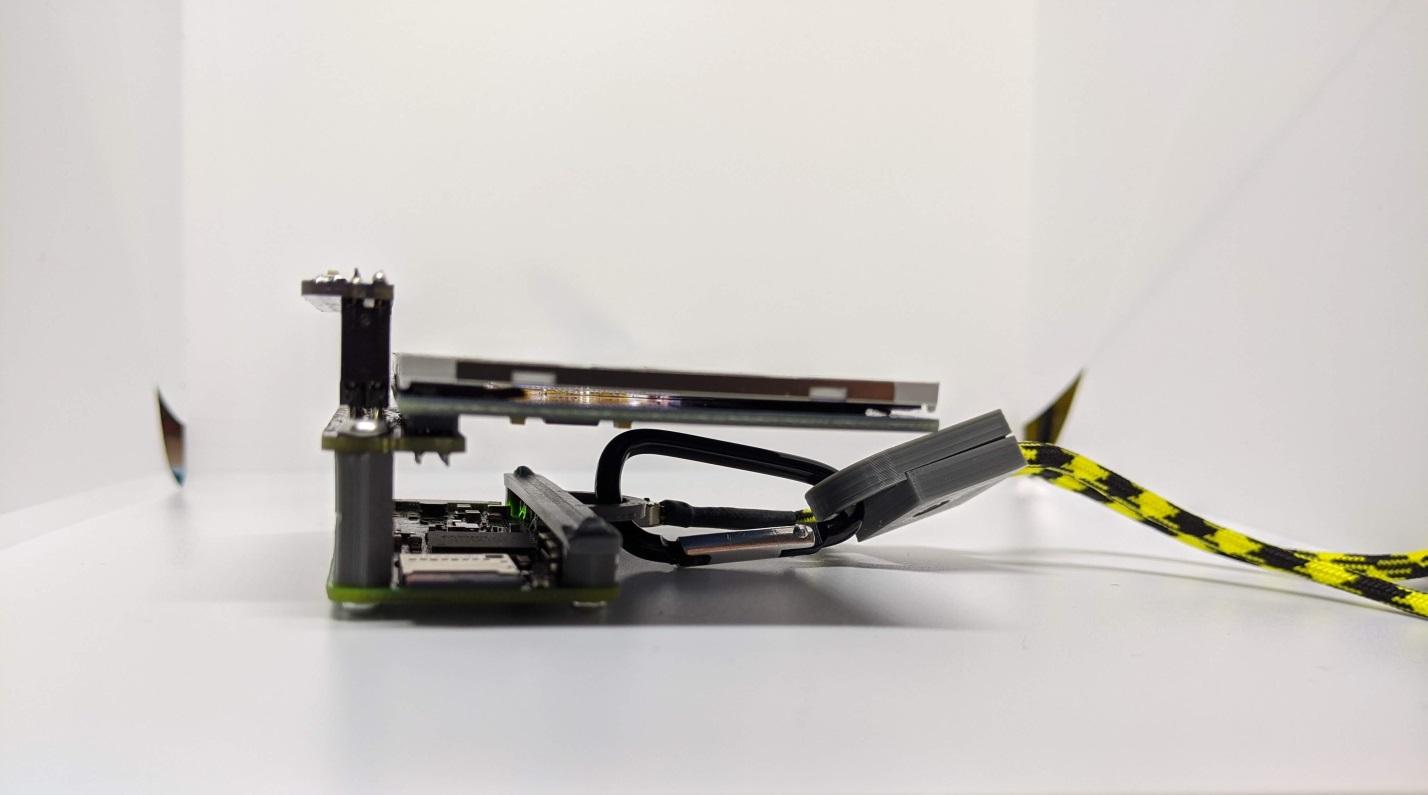

Крепёжный элемент у Raspbery Pi
Второй — это тот, который скреплял бы паракорд и кабель за шеей.
Крепёжный элемент, находящийся за шеей
И мне, кроме того, надо было сделать крепление, с помощью которого шнурок можно было бы соединить с Raspberry Pi. Я собирался подвесить к этому шнурку Raspberry Pi с закреплённым на плате экраном размером 3,5 дюйма. Мне, чтобы собрать такую конструкцию, когда экран находится над платой, понадобилось спроектировать стойки, которые я собирался напечатать на 3D-принтере. Один комплект стоек размещался в нижней части устройства.

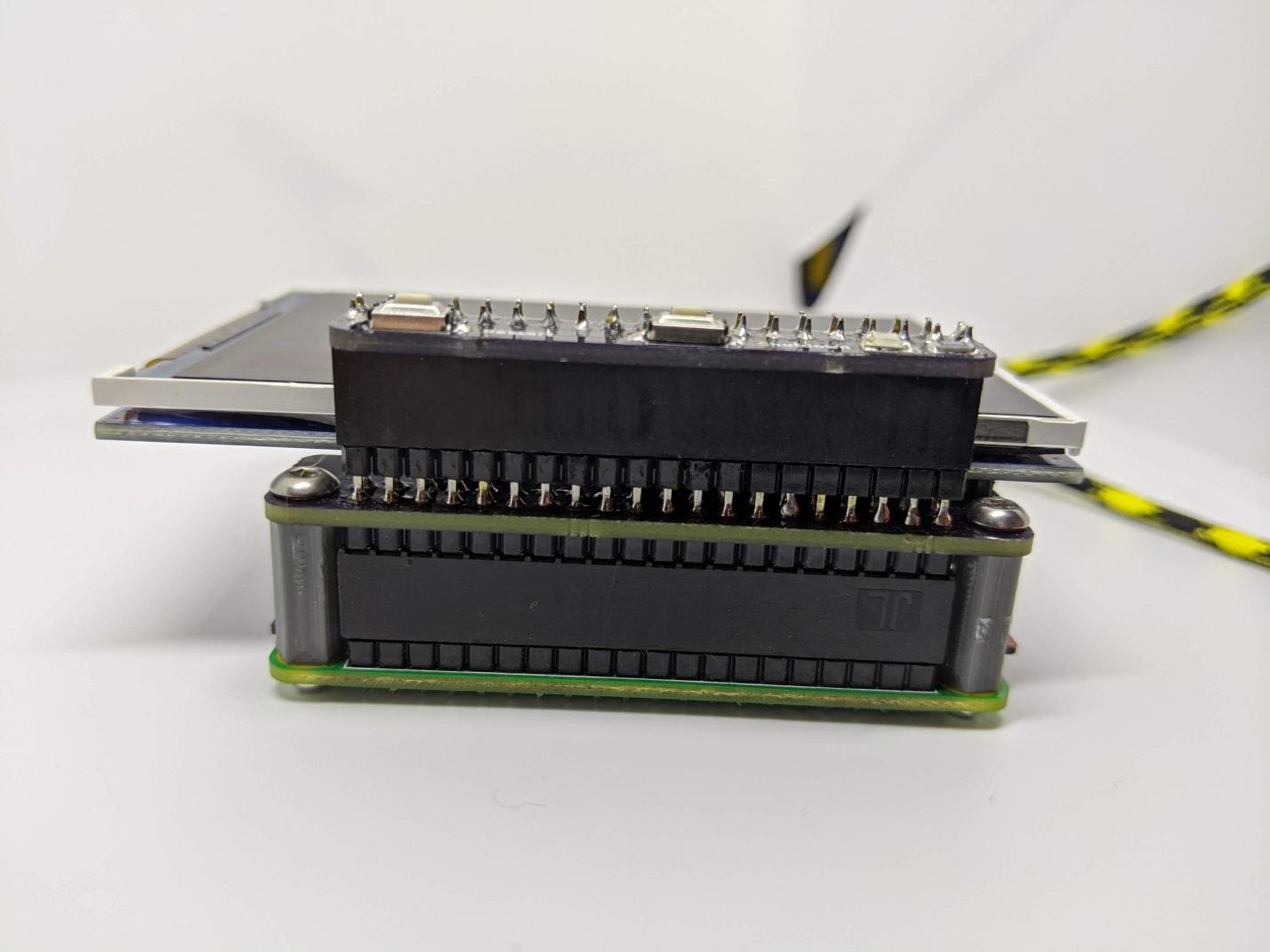

Первый комплект стоек, расположенных между платой и экраном около GPIO-разъёма
Второй комплект стоек должен был располагаться в верхней части готовой конструкции. Мне, чтобы достичь желаемого, надо было лишь сделать перемычку между двумя верхними стойками и предусмотреть на перемычке ушко, к которому можно было бы прикрепить шнурок.

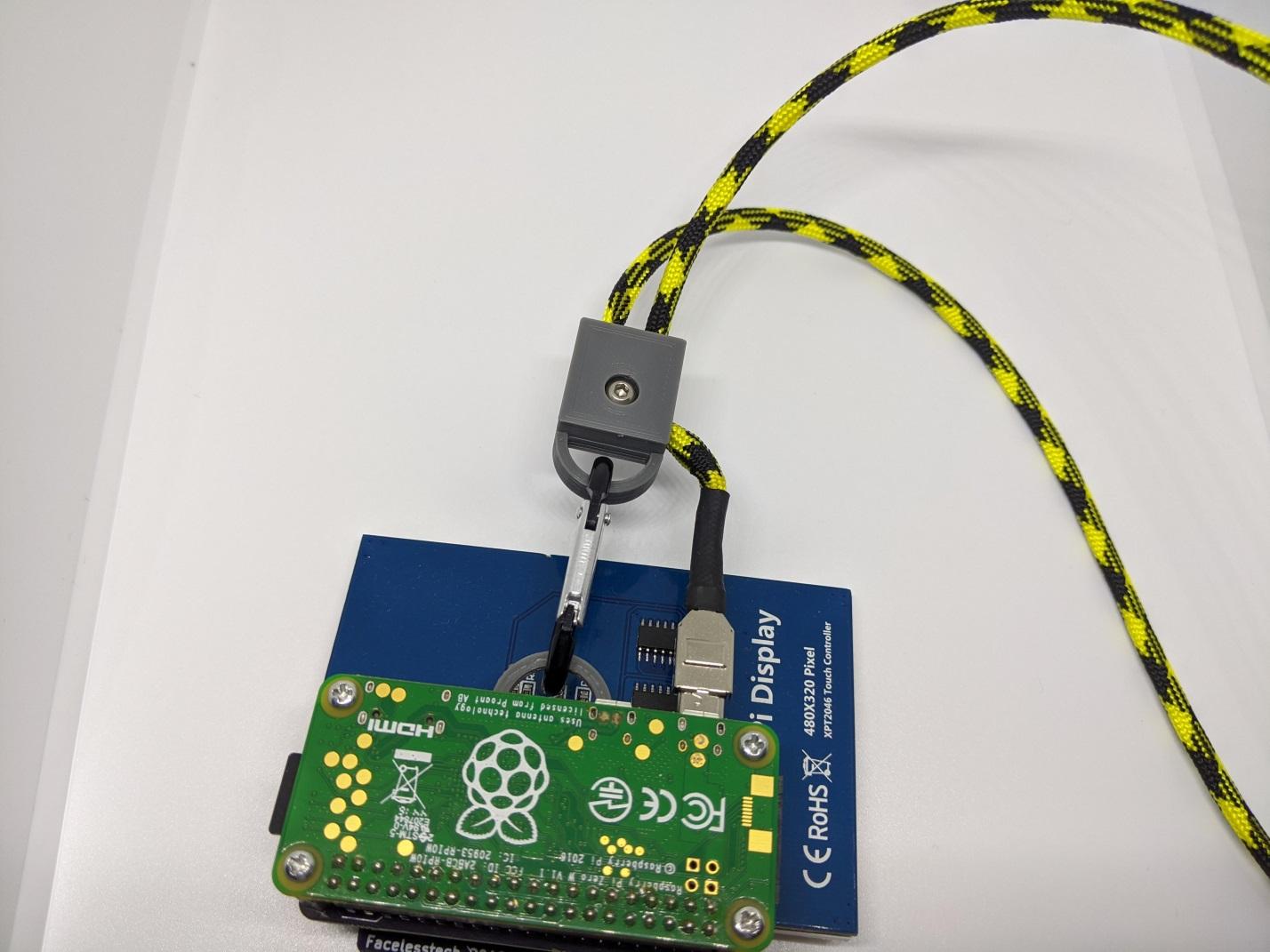

Готовое устройство, вид сзади

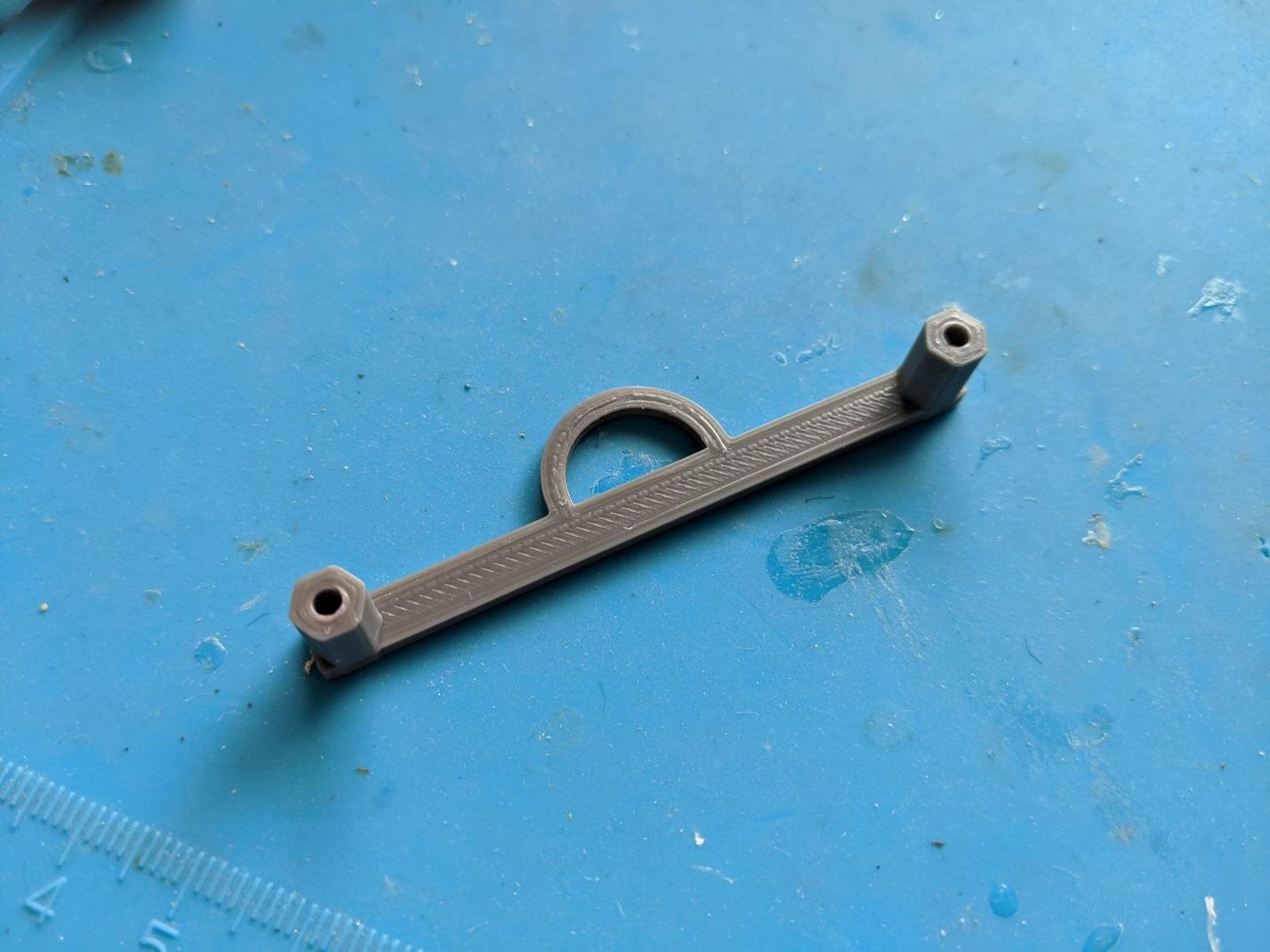

Стойки с перемычкой и ушком
Крепления, связывающие паракорд и USB-кабель, я сделал разборными. Они состоят из двух частей, соединяемых с помощью винтов M3. Я использовал именно такую конструкцию из-за простоты её проектирования. Элементы креплений являются зеркальными отражениями друг друга. В каждой из половинок креплений имеются половинки отверстия для кабеля и шнура. Это должно было упростить сборку.

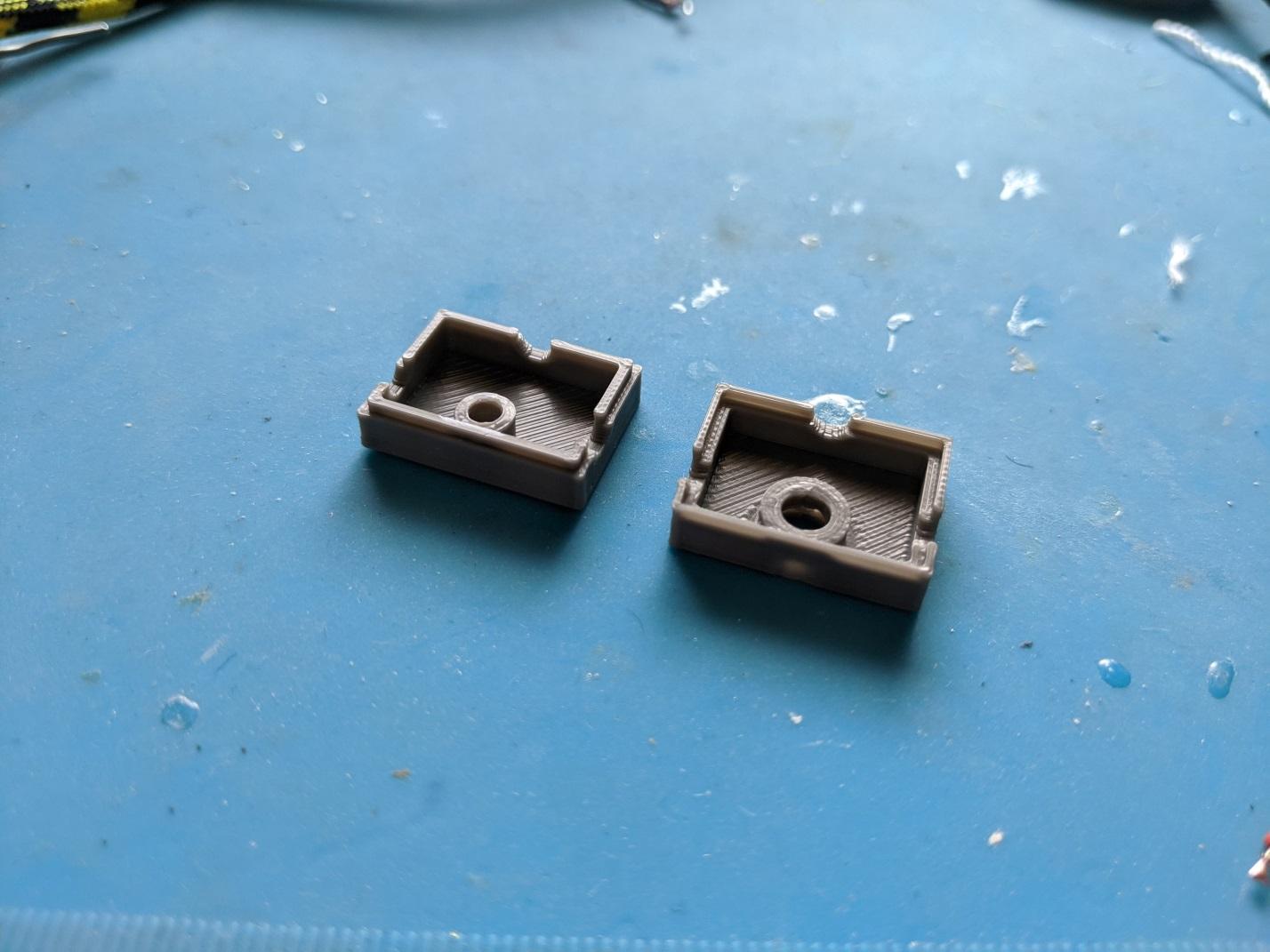

Крепёжный элемент, соединяющий паракорд и USB-кабель за шеей
USB-кабель фиксируется внутри крепёжного элемента кабельной стяжкой. Это позволяет, при необходимости, без особых проблем переделать шнурок. Половинки крепёжных элементов соединены лишь одним винтом. Поэтому я, чтобы они не крутились, сделал так, чтобы они входили бы друг в друга.

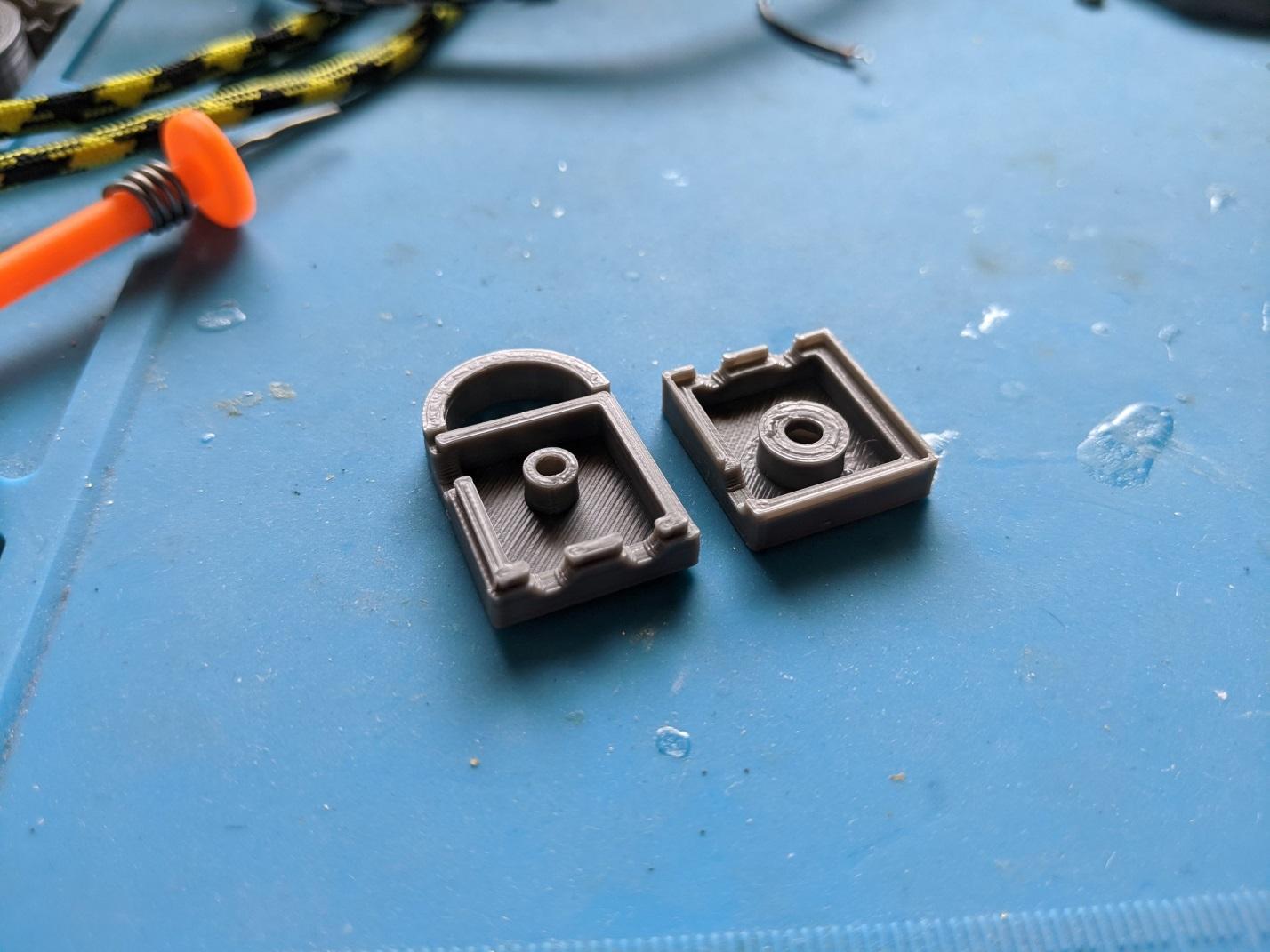

Крепёжный элемент, скрепляющий паракорд и кабель у Raspberry Pi
Для того чтобы подвесить Raspberry Pi на шнурке я воспользовался небольшим алюминиевым карабином. Такой карабин можно напечатать на 3D-принтере, но мне хотелось использовать в этом проекте что-нибудь понадёжнее. К тому же, стоят такие карабины совсем недорого.
Карабин
USB-шнурок в деле
Здесь можно найти модели для 3D-печати.
Хотелось ли вам когда-нибудь носить Raspberry Pi или нечто подобное на шее?
